Estándar para aplicar la Norma 568 TIA/EIA para cableado estructurado

La Asociación de Industrias Electrónicas (EIA, Electronic Industries Alliance) y la

Asociación de la Industria de las Telecomunicaciones (TIA, Telecommunications Industry

Association) son asociaciones de comercio que desarrollan y publican juntas una serie de

estándares que abarcan el cableado estructurado de voz y datos para las redes de área local.

Estos estándares de la industria evolucionaron después de la desregulación de la industria

telefónica de los EE.UU. en 1984, que transfirió la responsabilidad del cableado de las

instalaciones al dueño del edificio.

La necesidad de los sistemas de cableado estructurado

Los edificios que carecen de este sistema, normalmente tienen sistemas de cableado

independiente para los servicios de comunicación necesarios en toda edificación: voz

(telefonía), datos, video, seguridad etc. Cada uno de estos sistemas maneja cables,

conectores, ductos, centros de cableado y topologías diferentes, haciendo que el sistema sea

muy difícil de administrar y poco flexible a la hora de hacer reconfiguraciones o adiciones.

Adicionalmente durante el diseño y la instalación no se tienen en cuenta las normas

internacionales diseñadas para tal efecto, lo que hace aún más difícil y demorado el

diagnóstico y corrección de fallas que pudiera presentar el sistema.

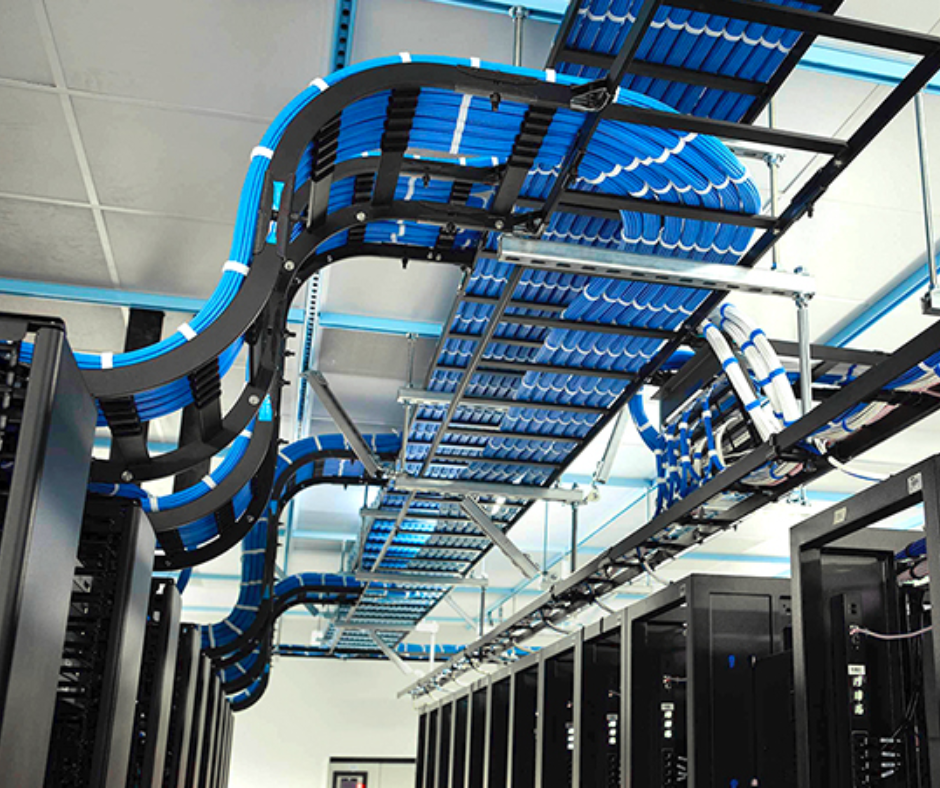

El cableado estructurado es un enfoque sistemático del cableado. Es un método para crear un

sistema de cableado organizado que pueda ser fácilmente comprendido por los instaladores,

los administradores de red y cualquier otro técnico que trabaje con cables. También requiere

de planificación, métodos lógicos de rotulación, cables de agrupación y estándares aplicables.

Al final del día, todos los sistemas diseñados correctamente parecerán casi iguales. Las

señales se desplegarán desde un punto central hacia todos los pisos y edificios. Cada piso

compartirá la carga entre todas las salas de telecomunicaciones que sean necesarias y cada

área de trabajo se conectará con la sala de telecomunicaciones más cercana.

La productividad es clave en la mejora de la rentabilidad, pero ¿cómo podemos mejorar las

comunicaciones y aumentar la productividad? Pueden ayudamos las aplicaciones avanzadas,

como la tecnología intranet, imágenes tridimensionales, programas multimedia, diseño

asistido por ordenador, video de banda ancha y vídeo hasta el puesto de trabajo, estas

tecnologías cambiantes exigen cada vez más a la red. La seguridad de la red de área local es

uno de los factores más importantes que cualquier administrador o instalador de red debe

considerar.

Alcance

El presente estándar establece los lineamientos a seguir para la instalación de Cableado

Estructurado, define las normas que se deben cumplir, así como el contenido para el

suministro e instalación y las aplicaciones que emplean el sistema de cableado las cuales

incluyen, pero no están limitadas a:

 Voz

 Datos

 Video

Área de Aplicación

A los sujetos de la Ley referidos en la Ley de Gobierno Digital del Estado de México y

Municipios, que requieran conectividad hacia sistemas, consultar o trabajar vía Intranet y/o

internet.

Referencias normativas

El presente estándar hace referencia a los siguientes estándares que los instaladores de

cableado utilizan con más frecuencia:

 TIA/EIA-568-A es el Estándar de Edificios Comerciales para Cableado de

Telecomunicaciones. Este estándar especifica los requisitos mínimos de cableado

para telecomunicaciones, la topología recomendada y los límites de distancia, las

especificaciones sobre el rendimiento de los aparatos de conexión y medios, y los

conectores y asignaciones de pin. Existen varios suplementos que cubren algunos de

los medios de cobre más nuevos y rápidos.

 TIA/EIA-568-B es el Estándar de Cableado. Este estándar especifica los requisitos

de componentes y de transmisión según los medios. TIA/EIA- 568-B.1 especifica un

sistema de cableado de telecomunicaciones genérico para edificios comerciales que

soporta un entorno de varios productos y proveedores.

 TIA/EIA-568-B.1.1 es una enmienda que se aplica al radio de curvatura de los cables

de conexión (UTP, unshielded twisted-pair) de 4 pares y par trenzado apantallado

(ScTP, screened twisted-pair) de 4 pares.

 TIA/EIA-568-B.2 especifica los componentes de cableado, de transmisión, los

modelos de sistemas y los procedimientos de medición necesarios para la verificación

del cableado de par trenzado.

 TIA/EIA-568-B.3 especifica los componentes y requisitos de transmisión para un

sistema de cableado de fibra óptica.

 ANSI/TIA/EIA-568-B.3 indica los requerimientos mínimos para componentes de

fibra óptica utilizados en el cableado en ambientes de edificio, tales como cables, conectores, hardware de conexión, patch cords e instrumentos de prueba, y establece

los tipos de fibra óptica reconocidos, los que pueden ser fibra óptica multimodo de

62.5/125 µm y 50/125 µm, y monomodo. Se especifica un ancho de banda de 160/500

MHz•Km para la fibra de 62.5/125 µm y de 500/500 MHz•Km para la fibra de 50/125

µm, y atenuación de 3.5/1.5 dB/Km para los largos de onda de 850/1300 nm en ambos

casos respectivamente.

 TIA/EIA-569-A es el Estándar de Edificios Comerciales para Recorridos y Espacios

de Telecomunicaciones. El estándar especifica las prácticas de diseño y construcción

dentro de los edificios, y entre ellos, que admiten equipos y medios de

telecomunicaciones. Los estándares específicos se dan para salas o áreas y recorridos

en los que se instalan equipos y medios de telecomunicaciones.

 TIA/EIA-570-A es el estándar de cableado para telecomunicaciones residenciales y

comerciales menores. Las especificaciones de infraestructura de cableado

dentro de este estándar incluyen soporte para seguridad, audio, televisión, sensores,

alarmas e intercomunicadores. El estándar se debe implementar en construcciones

nuevas, extensiones y remodelaciones de edificios de uno o de varios inquilinos.

 TIA/EIA-606 es el Estándar de Administración para la Infraestructura de

Telecomunicaciones de Edificios Comerciales e incluye estándares para la rotulación

del cableado. El estándar especifica que cada unidad de conexión de hardware debe

tener una identificación exclusiva. El identificador debe estar marcado en cada unidad

de conexión de hardware o en su etiqueta. Cuando se utilizan identificadores en áreas

de trabajo, las conexiones de estaciones deben tener una etiqueta en la placa, en el

bastidor o en el conector propiamente dicho. Todas las etiquetas deben cumplir los

requisitos de legibilidad, protección contra el deterioro y adhesión especificados en

el estándar UL969.

 TIA/EIA-607 es el estándar de Requisitos de Conexión a Tierra y Conexión de

Telecomunicaciones para Edificios Comerciales que admite un entorno de varios

proveedores y productos, así como las prácticas de conexión a tierra para distintos

sistemas que pueden instalarse en las instalaciones del cliente. El estándar especifica

los puntos exactos de interfaz entre los sistemas de conexión a tierra del edificio y la

configuración de la conexión a tierra de los equipos de telecomunicaciones, y

determina las configuraciones de conexión a tierra del edificio necesarias para admitir

estos equipos.

 ISO/IEC FDIS 11801: 2002 (E) “Generic Cabling for Customer Premises”

(Cableados Estructurados Genéricos) Este es el estándar internacional que define un

sistema de cableado estructurado genérico para edificios comerciales que puedan

soportar un ambiente de productos y proveedores múltiples.
